ينتهي راتنج التبادل الأيوني في محطات معالجة المياه، وفي استخلاص المواد الفعالة، وفي الصناعات الغذائية، وفي استعادة مياه الصرف. والدفعة المعيبة قد تصل إلى عملية العميل بعد أشهر، لذلك يتعامل مصنعو الراتنجات مع جودة الهواء كمسألة منتج، لا كخدمة مرافقة.

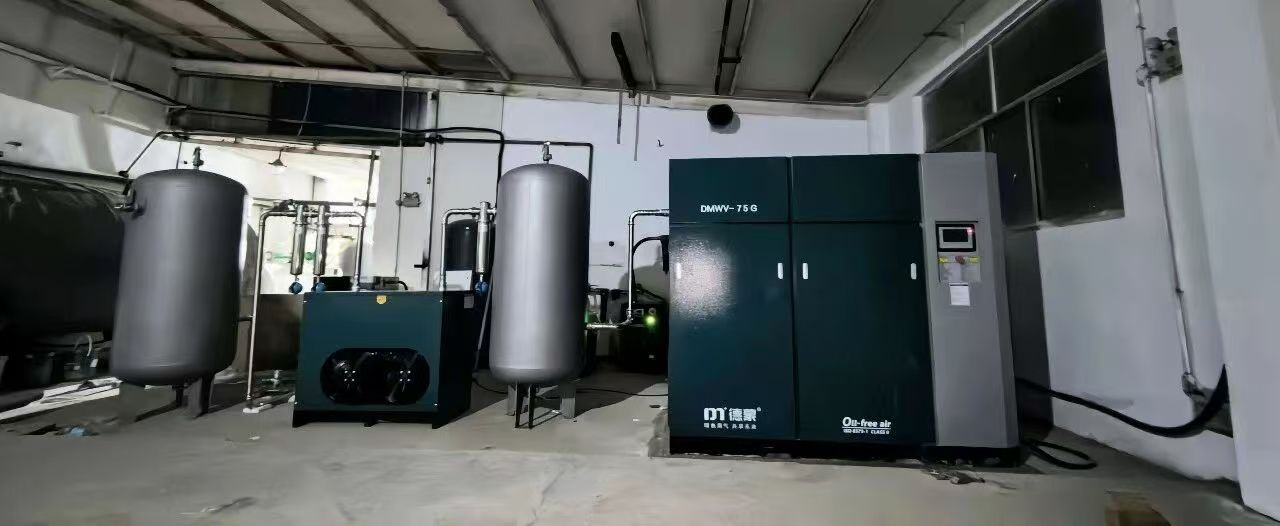

استبدل هذا المصنع مصدر الهواء بضاغط لولبي خالٍ من الزيت من طراز DMWV-75G من DREAM، وبنى نظاماً من الفئة 0 وفق ISO 8573-1 لهواء العمليات والتحكم الهوائي والنقل الهوائي.
| العميل | مصنع راتنجات التبادل الأيوني، كيماويات متخصصة |
| الأسواق اللاحقة | معالجة المياه، استخلاص المواد الفعالة، الصناعات الغذائية، معالجة مياه الصرف |
| تطبيقات الهواء | هواء العمليات، التحكم الهوائي، نقل المواد |
| المتطلب | هواء خالٍ من الزيت وفق ISO 8573-1 الفئة 0، ومعدات تتحمل بيئة أكالة |
| الحل | ضاغط لولبي خالٍ من الزيت DMWV-75G |
| النتيجة | هواء خالٍ من الزيت عند المصدر، تحكم بمغير السرعة، أنابيب من الفولاذ المقاوم للصدأ 304 |
يعمل الراتنج بمساحة سطحه. كل حبيبة تحمل شبكة داخلية من المسام، وجدران هذه المسام تحمل المجموعات التي تتبادل الأيونات. رذاذ الزيت أو بخاره الذي يصل إلى السرير يغلف الحبيبات ويسد المسام. تنخفض سعة التبادل، وتفقد إعادة التوليد فعاليتها، وقد تنتقل الملوثات إلى السائل المعالج.
وبالنسبة إلى راتنج يُباع لمياه الشرب وللصناعات الغذائية، يعني ذلك دفعات مرفوضة وشكاوى لا يستطيع العميل تتبع سببها.
يقع المصنع في منطقة رطبة وأكالة. تتآكل الأنابيب الفولاذية الكربونية والأجزاء المطلية، وثقب صغير في خط هواء يكلف ضغطاً ويدخل الملوثات إلى الشبكة.
يمكن لضاغط مزيت أن يصل إلى نقاء عالٍ باستخدام فلاتر تجميع وفلاتر كربون نشط. لكن هذه الفلاتر يجب استبدالها في وقتها، والعنصر المشبع يمرر الزيت. أما الضغط الخالي من الزيت فيُخرج المادة المزيتة من غرفة الضغط، فلا يبقى شيء لإزالته في المصب.
الفئة 0 في ISO 8573-1 هي أشد فئة للزيت في المعيار. يُتفق على الحد بين المورد والمستخدم، ويجب أن يكون أشد من الفئة 1 التي تسمح بـ 0.01 مغ/م³ من الزيت الكلي. اطلب الشهادة وظروف الاختبار التي تقف خلفها.
والضغط الخالي من الزيت لا يزيل الرطوبة ولا الجسيمات. صُمم هذا التركيب كسلسلة كاملة: ضاغط، ثم مجفف، ثم فلاتر.
ضاغط لولبي خالٍ من الزيت بقدرة 75 كيلوواط (100 حصان) من سلسلة DMW(V)-G من DREAM.
| الاستخدام | الوظيفة | الخطر عند وجود الزيت |
|---|---|---|
| هواء العمليات | جزء من بيئة التفاعل | تلوث الدفعة |
| التحكم الهوائي | صمامات ومشغلات على المفاعلات ومكابس الترشيح | انحشار الصمامات وتوقفات كاذبة |
| نقل المواد | ينقل حبيبات الراتنج في الخطوط | تلتصق الحبيبات وتتكتل |
يبقى الزيت خارج المسار بالتصميم، لا بالترشيح وحده.
| المعامل | القيمة |
|---|---|
| الطراز | DMWV-75G (مغير سرعة، ضغط جاف) |
| قدرة المحرك | 75 كيلوواط / 100 حصان |
| ضغط التشغيل | 7–10 بار (102–145 psig) |
| التدفق (FAD) | [يُؤكَّد من ورقة البيانات] |
| جودة الهواء | ISO 8573-1 الفئة 0 |
| المحرك | مغناطيس دائم IE5، تصنيف IP54 |
| التشغيل | مباشر |
| الأنابيب | فولاذ مقاوم للصدأ 304 |
| التبريد | بالهواء أو بالماء |
| الشهادات | CE، ISO 8573-1 الفئة 0، ISO 9000 |
تغطي سلسلة DMW(V)-G من 22 إلى 560 كيلوواط (30–760 حصان)، و7–10 بار (102–145 psig)، ومن 3.6 إلى 86 م³/دقيقة (127–3,037 cfm)، بتبريد بالهواء أو بالماء. المواصفات معروضة على صفحة الضاغط اللولبي الخالي من الزيت. أرسل ضغط التشغيل والتدفق المطلوبين، ونحدد الوحدة المناسبة لعملية العميل.
لماذا يحتاج إنتاج الراتنجات إلى هواء خالٍ من الزيت؟
الزيت يغلف الحبيبات ويسد المسام الداخلية. تنخفض سعة التبادل، وقد تنتقل الملوثات إلى السائل المعالج.
هل تكفي الفلاتر مع ضاغط مزيت؟
تقلل الخطر ولا تزيله. العنصر المشبع يمرر الزيت. أما الضغط الخالي من الزيت فيزيل الزيت من المصدر.
هل يحتاج ضاغط الفئة 0 إلى مجفف وفلاتر؟
نعم. فهو يزيل زيت الضاغط، لا الرطوبة ولا جسيمات الجو.
هل يلامس الهواء منتجك؟ أرسل ضغط التشغيل والتدفق، ونقترح التكوين المناسب من الفئة 0 مع المجفف والفلاتر. استعرض مجموعة الضواغط الخالية من الزيت.
